Tiefbau verstehen.

Ein Erdkabel bis 1 kV, zum Beispiel NYY-J, wird nach DIN VDE 0100-520 mindestens 0,6 m tief verlegt, unter Zufahrten und Fahrbahnen mindestens 0,8 m. Es liegt in Sand, etwa 10 cm darunter und darüber, mit einem Trassenwarnband über der Sandschicht. Anschließen darf das Kabel nur ein eingetragener Elektrofachbetrieb.

Eine bundesweit einheitliche gesetzliche Pflichttiefe gibt es nicht. Maßgeblich sind die anerkannten Regeln der Technik, also DIN-, VDE- und DVGW-Regeln, und die Vorgaben des jeweiligen Netzbetreibers. Im öffentlichen Straßenraum kommen die Auflagen der Stadt aus der Aufbruchgenehmigung dazu.

Das legt der Anbieter fest. Die Telekom verlangt auf dem Grundstück zum Beispiel einen Graben von mindestens 30 cm Tiefe und 15 cm Breite für den Rohrverband aus zwei Röhrchen mit je 7 mm oder ein Leerrohr DN 75. Andere Anbieter geben teils größere Tiefen vor.

Frostfrei. Die Wasserversorger verlangen für Hausanschlüsse meist zwischen 0,9 m und 1,5 m Überdeckung, GELSENWASSER zum Beispiel mindestens 90 cm. Der Graben ist entsprechend tiefer, bei 90 cm Überdeckung etwa 1,0 m.

Die Überdeckung von Gas-Hausanschlüssen beträgt in der Regel rund 0,8 m, so steht es zum Beispiel in den Anschlussbedingungen von EWE NETZ. Die Leitung selbst verlegt der Netzbetreiber. Gas- und Wasseranschlüsse dürfen nicht überbaut oder mit Bäumen bepflanzt werden.

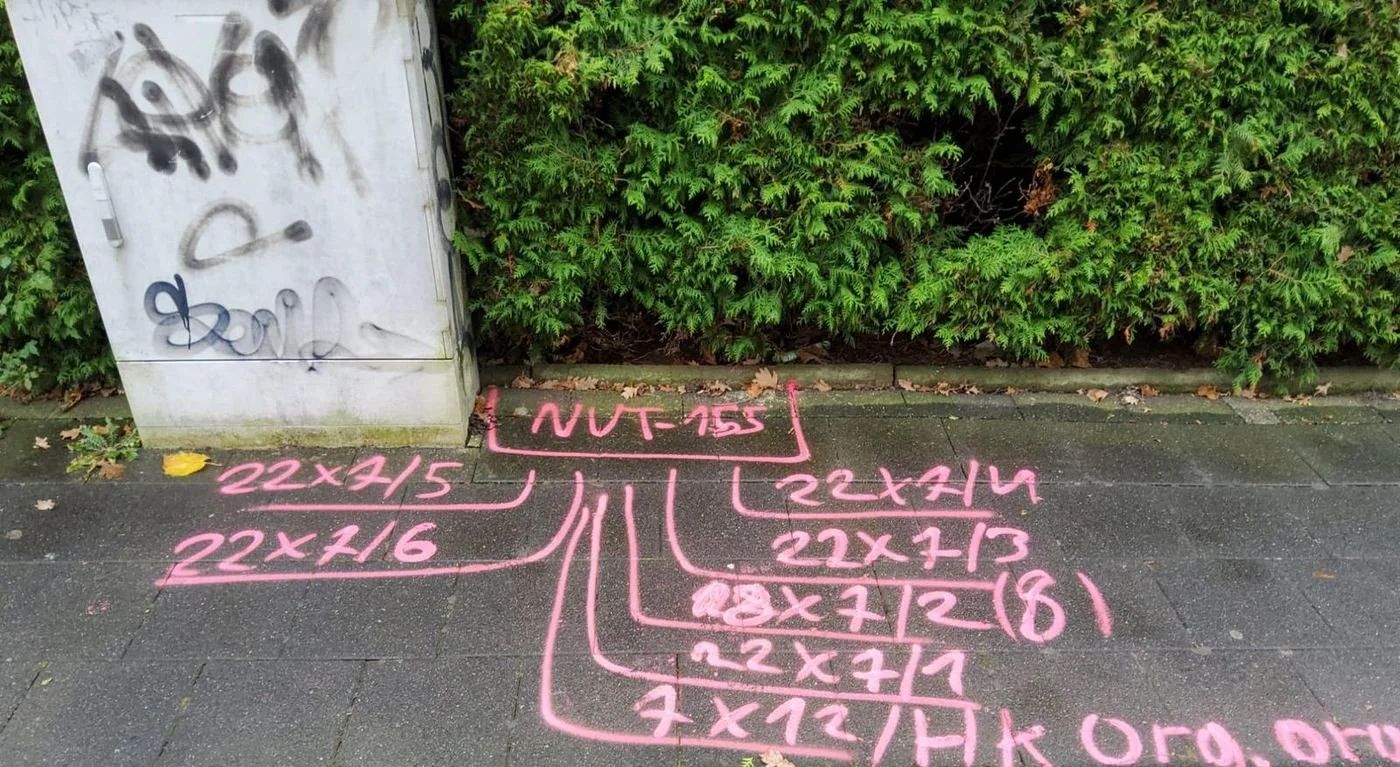

Glasfaser-Leerrohre dürfen mit Zustimmung des Straßenbaulastträgers flacher und schmaler verlegt werden als klassische Leitungen. Die DIN 18220 regelt das: Beim Fräsen in befestigten Flächen ist der Schlitz 5 bis 15 cm breit und 30 bis 60 cm tief, beim Schleifen 1,5 bis 11 cm breit.

Gas- und Wasseranschlussleitungen dürfen nach den Anschlussbedingungen der Netzbetreiber nicht überbaut oder mit Bäumen bepflanzt werden, die Trasse muss zugänglich bleiben. Auch über Strom- und Glasfaserleitungen sollte die Trasse frei bleiben, damit sie bei Störungen erreichbar ist.

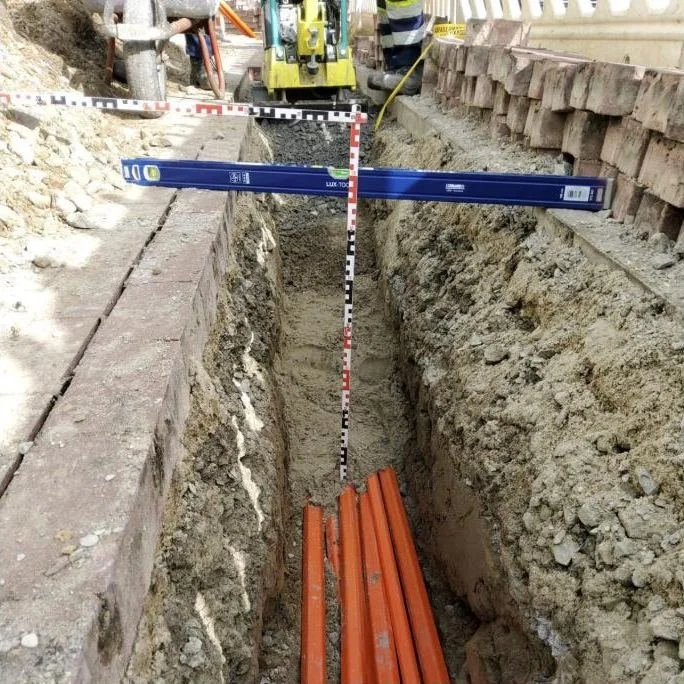

Vom Netz im Gehweg wird ein Schutzrohr oder eine Leitung über das Grundstück bis an die Hauswand verlegt, mit der Erdrakete oder im offenen Graben. Durch eine Kernbohrung kommt die Leitung ins Haus, die Hauseinführung dichtet gegen Wasser und Gas ab. Im Haus setzt der Netzbetreiber den Abschlusspunkt, zum Beispiel den Hausanschlusskasten für Strom oder den Hausübergabepunkt für Glasfaser. Zum Schluss werden Gruben oder Graben verfüllt und die Oberfläche wiederhergestellt.

Ein Hammer, der mit Druckluft angetrieben wird und sich durch den Boden schlägt. Er drückt die Erde zur Seite und verdichtet sie, statt sie auszuheben. In die entstandene Röhre wird das Schutzrohr sofort oder nachträglich eingezogen. Die Erdrakete lässt sich nicht lenken und fährt nur geradeaus.

Mit der Erdrakete, wenn die Strecke kurz und gerade ist und sich der Boden verdrängen lässt. Dann reichen zwei kleine Gruben, Vorgarten, Pflaster und Einfahrt bleiben liegen. Steine, Bauschutt, alte Fundamente oder Grundwasser sprechen dagegen, dann wird offen gegraben. Ob es geht, wird beim Termin vor Ort geklärt.

Je nach Gerät und Boden bis etwa 25 m, so die Angabe des Herstellers TRACTO-TECHNIK. Beim Glasfaser-Hausanschluss rechnet zum Beispiel WEMAG mit etwa 10 m pro Strecke. Bei längeren Wegen werden zusätzliche Gruben angelegt.

Oft ja, wenn der Netzbetreiber das zulässt. Bei EWE NETZ dürfen Kunden zum Beispiel den Graben herstellen, verfüllen und die Oberfläche wiederherstellen, bei MVV Netze auch die Kernbohrung. Die Leitung selbst verlegt der Netzbetreiber, bei MVV Netze wird der Graben vorher abgenommen. Elektrische Anschlüsse darf nur ein Fachbetrieb herstellen, der im Installateurverzeichnis eines Netzbetreibers eingetragen ist (§ 13 NAV).

Meist im Keller oder im Hausanschlussraum, möglichst auf der Straßenseite. Die Anforderungen an Hausanschlussraum, -wand oder -nische stehen in der DIN 18012. Neubauten bekommen oft eine Mehrspartenhauseinführung, durch die mehrere Leitungen gemeinsam und dicht ins Haus kommen, zum Beispiel Strom, Gas und Wasser.

Die Bauarbeiten selbst sind meist kurz, eine Erdrakete schafft je nach Boden bis zu 15 m pro Stunde. Länger dauert oft die Vorbereitung: Für Strom, Gas und Wasser nennt Netze Duisburg zum Beispiel mehrere Wochen für die Planung des Angebots und einige Wochen bis zur Terminabsprache. Beim Glasfaser-Ausbau wird angeschaltet, wenn das Netz im Ort fertig ist.

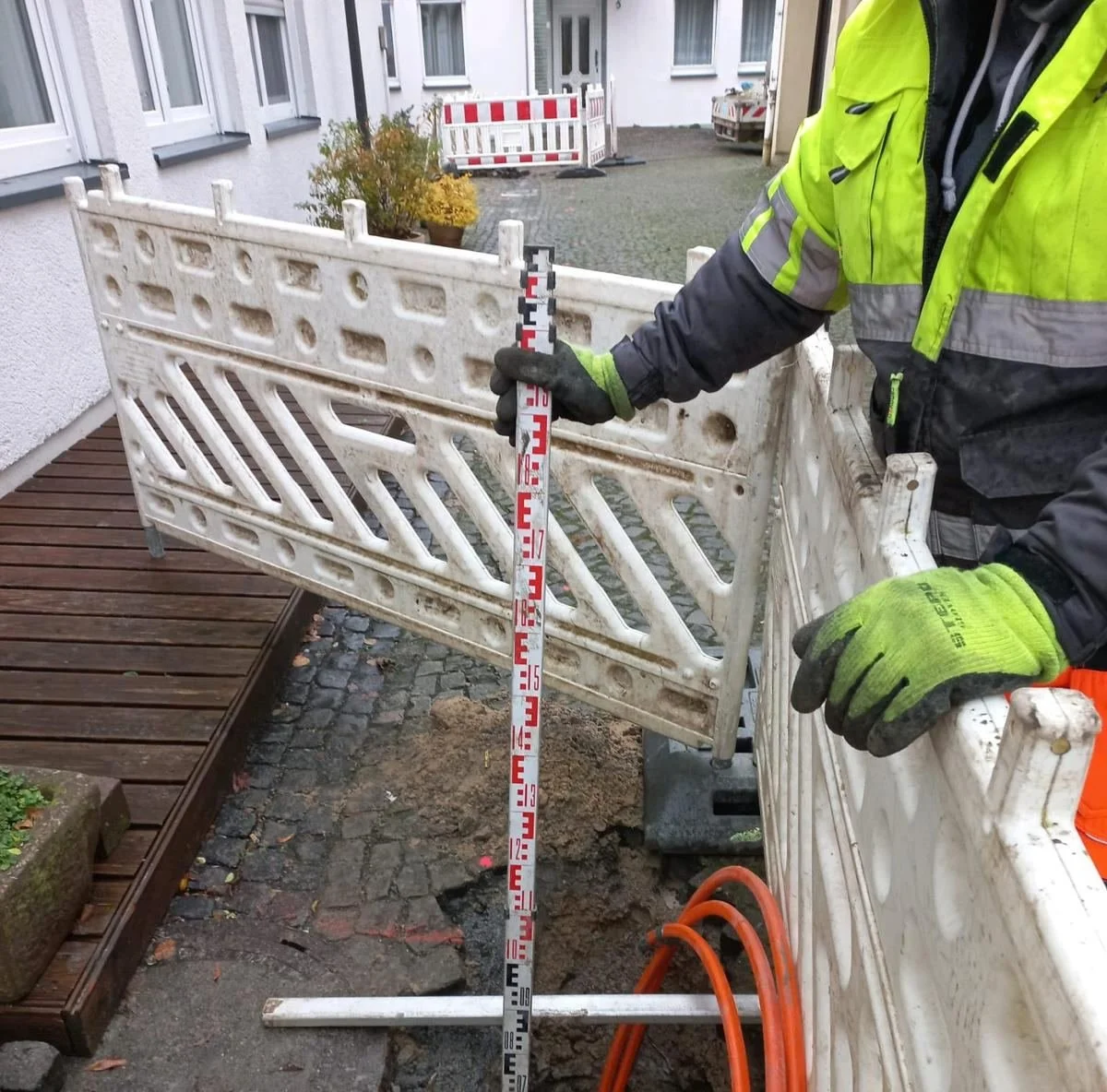

Nach DIN 4124 dürfen Gräben bis 1,25 m Tiefe unter bestimmten Bedingungen mit senkrechten Wänden ohne Sicherung hergestellt werden. Tiefer braucht es in der Regel eine Böschung oder einen Verbau. Entscheidend sind außerdem der Boden, Lasten am Grabenrand und Wasser.

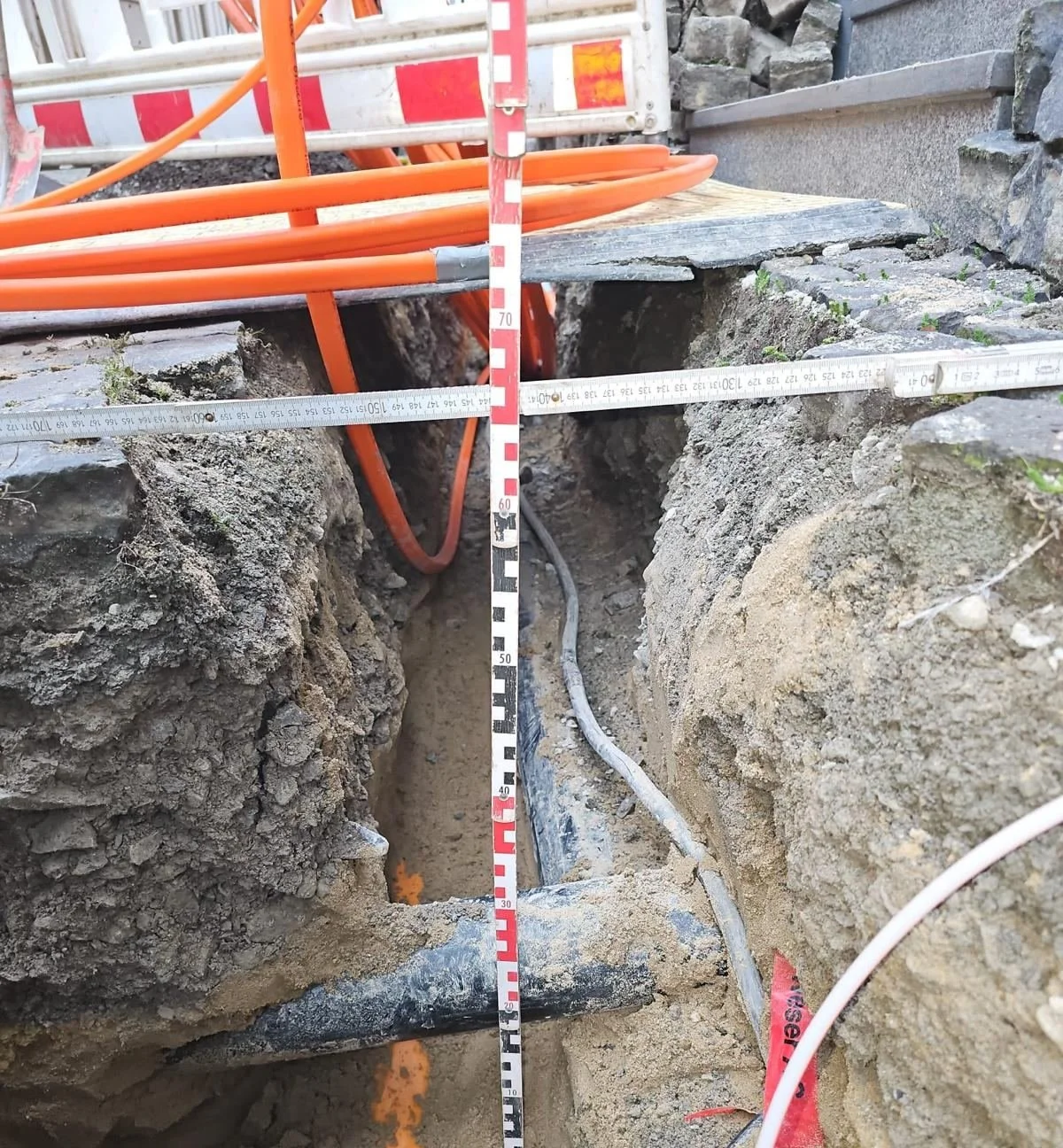

Das hängt von Tiefe, Leitung und Arbeitsraum ab. Für einen Glasfaser-Hausanschluss reichen bei der Telekom 15 cm, für einen Wasser-Hausanschluss verlangt GELSENWASSER mindestens 60 cm. Steigen Personen in den Graben, schreibt die DIN 4124 Mindestbreiten für den Arbeitsraum vor.

Ja, auch auf dem eigenen Grundstück. Die Netzbetreiber stellen Pläne ihrer Leitungen zur Verfügung, oft online, viele zum Beispiel über das Portal BIL. Wer ohne Auskunft gräbt und eine Leitung beschädigt, riskiert, für den Schaden zu haften.

Sofort aufhören und den Bereich sichern. Bei Gasgeruch keine Zündquellen, kein Handy im Gefahrenbereich, den Bereich räumen und Feuerwehr (112) sowie den Entstörungsdienst des Netzbetreibers rufen. Bei Stromkabeln Abstand halten. Auch kleine Schäden am Mantel melden, sie führen später oft zu Ausfällen.

In der Regel drei: die Aufbruchgenehmigung oder Zustimmung der Stadt beziehungsweise des Straßenbaulastträgers, eine verkehrsrechtliche Anordnung der Straßenverkehrsbehörde für Absperrung und Beschilderung und eine aktuelle Leitungsauskunft aller Netzbetreiber. Je nach Lage kommen weitere dazu, zum Beispiel eine wasserrechtliche Erlaubnis.

Für einen normalen Leitungsgraben auf dem eigenen Grundstück in der Regel nicht. Trotzdem gilt: Leitungsauskunft einholen, die Vorgaben des Netzbetreibers beachten und bei Bäumen, Grundstücksgrenzen oder größeren Abgrabungen vorher bei der Gemeinde nachfragen.

Bei der offenen Bauweise wird ein Graben ausgehoben und danach wieder geschlossen. Bei der geschlossenen Bauweise bleibt die Oberfläche fast unberührt: Die Leitung wird per Spülbohrung (HDD) oder Erdrakete unterirdisch eingezogen, es braucht nur Start- und Zielgruben.

Vor allem von Länge und Tiefe, vom Boden, von der Oberfläche (Asphalt, Pflaster oder unbefestigt), von Verbau und Wasserhaltung, von der Verkehrssicherung und davon, wie der Aushub verwertet oder entsorgt wird. Mit Leistungsverzeichnis und Plänen können wir ein genaues Angebot machen.

Zum Tiefbau gehört alles, was unter der Geländeoberfläche gebaut wird: Leitungsbau für Strom, Gas, Wasser und Telekommunikation, Erdarbeiten, Kanalbau sowie der Unterbau von Straßen und Wegen. Oft greifen auf einer Baustelle mehrere Bereiche ineinander.

StoneCraft ist ein Tiefbau-Unternehmen aus Dinslaken. Wir übernehmen Tiefbau und Leitungsbau, Erdarbeiten, Hausanschlüsse, Straßen- und Pflasterbau, den Glasfaser-Ausbau und Spülbohrungen (HDD) für Backbone-Trassen, in offener und geschlossener Bauweise. Dazu kommen die Wiederherstellung der Oberflächen und die Entsorgung mit Nachweis.

Unser Schwerpunkt ist das Ruhrgebiet, der Niederrhein und NRW. Von unserem Sitz in Dinslaken sind wir schnell in Duisburg, Oberhausen, Wesel, Voerde, Bottrop und Essen. Projekte haben wir außerdem in Niedersachsen, Hessen, Sachsen-Anhalt und Sachsen umgesetzt, unter anderem in Münster, Gelsenkirchen, Neuss, Leverkusen, Wuppertal, Bocholt, Paderborn, Garbsen, Frankfurt am Main, Halberstadt, Chemnitz und Dresden. Alle Standorte zeigt die Projektkarte.

Vor allem für Bauunternehmen. Als Nachunternehmer, im Auftrag der jeweils beauftragten Bauunternehmen, waren wir in Ausbauprojekten für Netze von SachsenEnergie, Telekom, 1&1, Deutsche Glasfaser, Vodafone, Westconnect und UGG (Unsere Grüne Glasfaser) im Einsatz. Aufträge übernehmen wir auch direkt, zum Beispiel von Netzbetreibern, Stadtwerken, Kommunen und Gewerbe.

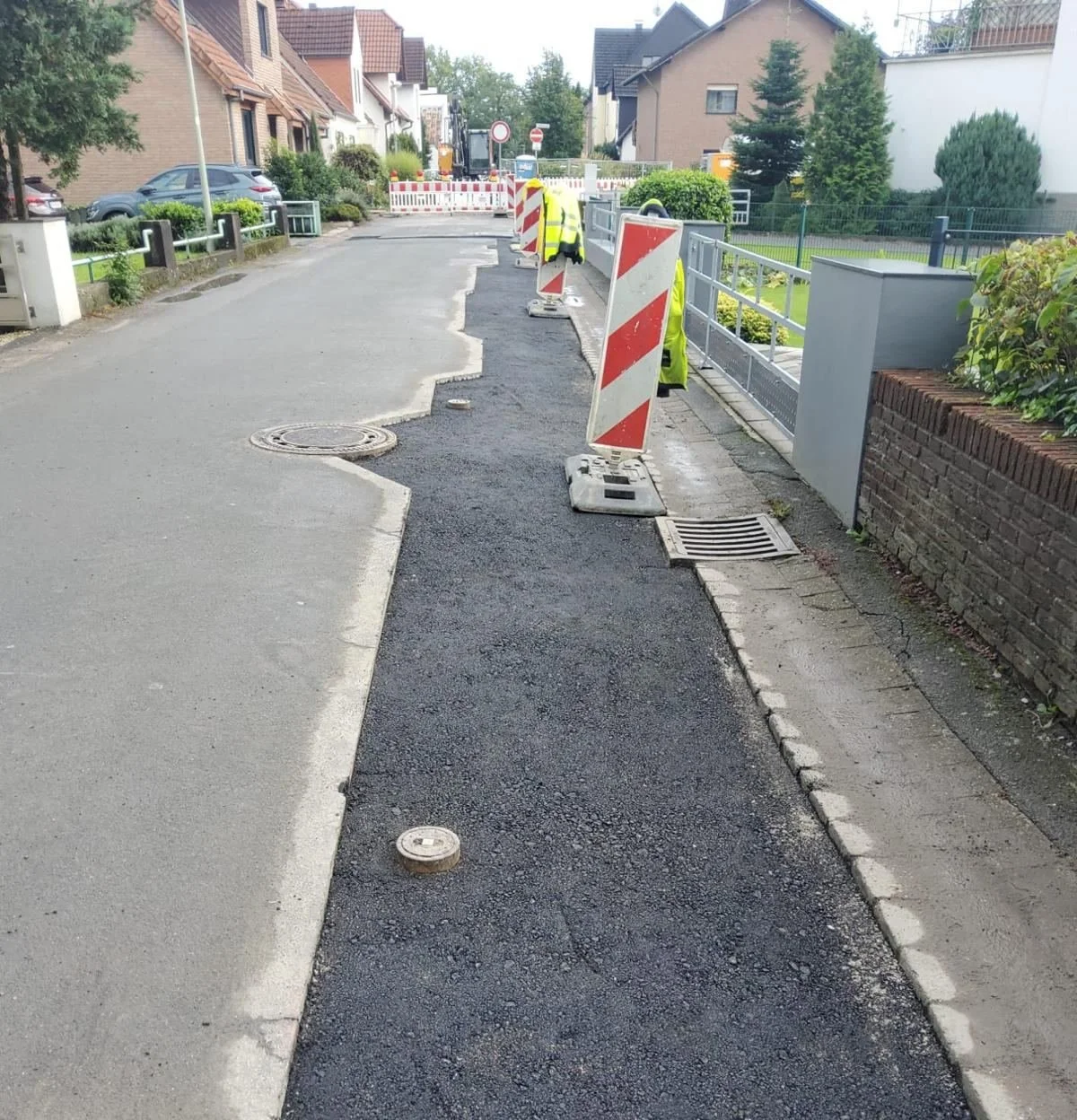

Ja. Asphalt, Pflaster und Gehwege stellen wir nach Vorgabe wieder her. Aushub und Bauschutt werden getrennt und mit Nachweis verwertet oder entsorgt.
